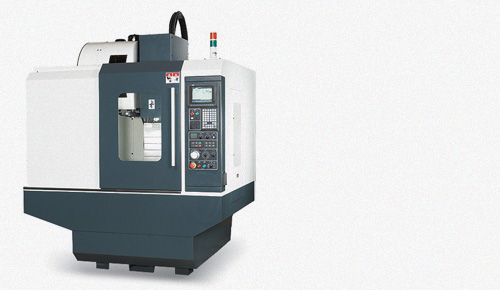

Frézovací a vrtací centrum
- Maximální zatížení až 250 kg
- T-drážky 14 x 100 x 4
- Otáčky 8000 ot./min
- Maximální délka nástroje 250 mm
- Maximální průměr nástroje Ø100 mm
Specifikace
TR - 70 série
| TR - 70E | TR - 70D | TR - 70A | |||
| Rozjezdy | Osa X | mm | 700 | ||
| Osa Y | mm | 400 | |||
| Osa Z | mm | 400 | 500 | ||
| Stůl | Rozměry stolu | mm | 850 x 420 | ||
| Maximální zatížení | kg | 250 | |||
| T-drážky | mm | 14 x 100 x 4 | |||
| Vřeteno | Otáčky | ot./min | 8000 | ||
| Max. otáčky pro závitování | ot./min | 3000 | |||
| Kužel ve vřeteni | 40 | ||||
| Typ | Řemen | Přímý pohon | |||
| Posuv | Rychloposuv X / Y / Z | m/min | 48 / 48 / 48 | ||
| Strojní posuv | mm/min | 10000 | |||
| Zásobník nástrojů | Stopka nástroje | BT 40 | |||
| Kapacita zásobníku | 12 | 14 | 24 + 1 | ||
| Typ výměny | |||||
| Max. délka nástroje | mm | 250 | |||
| Max. průměr nástroje | mm | 100 | 63 | ||
| Max. váha nástroje | kg | 3 | 4 | ||
| Výměna nástroj / nástroj | sec | 1,8 | 2,2 | ||
| Výměna | sec | 2,7 | 3,1 | ||
| Ostatní | Vřeteno | kW | 5,5 / 3,7 | 7,5 / 5,5 | |
| Šířka / hloubka / výška | cm | 190 / 252 / 260 | 190 / 252 / 280 | 200 / 252/ 280 | |
| Váha stroje (cca) | kg | 3350 | 3600 | ||
